UPS电源的原理构造和几种运行模式

文章出处:   责任编辑:   发布时间:2020-02-03 22:23:08    点击数:-   【

一、UPS电源的结构

1、整流器:有两个主要功能:第一,将交流电(AC)变成直流电(DC),经滤波后供给逆变器;第二,给蓄电池提供充电电压,起到一个充电器的作用;2、逆变器:将直流电(DC)转化为交流电(AC),供给负载使用;

3、蓄电池:UPS用来作为储存电能的装置,使其在市电失电时,可以将直流电逆变后,为负载提供不间断电源。其容量大小决定了其维持放电(供电)的时间;

4、静态开关:又称静止开关,是用两个可控硅(SCR)反向并联组成的一种交流开关,其闭合和断开由逻辑控制器控制;

5、隔离变压器、稳压器:在输入或输出部分将交流与直流隔离,稳压器除了隔离之外还有稳定电压的作用。

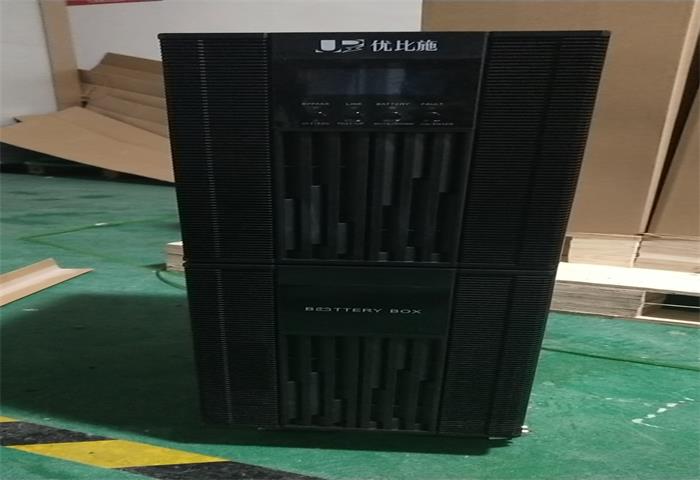

25

二、UPS的四种运行模式

(1)正常操作模式:

在正常交流电源供应下,整流器将交流电转换为直流电,将市电中的“电源污染”消除,并同时对蓄电池充电。再供给逆变器将直流电转换为交流电,提供更稳定的电源给负载。

(2)停电模式:

当交流电源发生异常或整流器、电抗器故障时,蓄电池组提供直流电给逆变器,使交流输出不会有中断,进而达到保护负载的作用。

(3)备用电源模式:

当逆变器发生异常状况如逆变器保险丝熔断、短路等故障时,逆变器会自动切断以防止损坏,若此时旁路交流电源正常时,静态开关会将电源供应转为由旁路备用电源输出给负载使用。

(4)维护旁路模式:

当UPS要进行维修或更换电池而且负载供电又不能中断时,可以先切断逆变器开关然后激活维修旁路开关,再将整流器和旁路开关切断。交流电源经由维护旁路开关继续供应交流电给负载,此时,维护人员可以安全地对UPS进行维护。更多的功能需求,请在下方评论区留言,优比施UPS为您解答、提供优质的解决方案。更多咨询可浏览我司网站  http://www.ups88.net
