UPS蓄电池安装规范,接线安装方法讲解

文章出处:   责任编辑:   发布时间:2020-02-09 00:27:48    点击数:-   【

UPS电源蓄电池时间久了一般都会有损耗,通常免维护铅酸蓄电池都是有寿命的,大容量电池通常也是在三到五年,时间到了都要更换,检测、测试等。

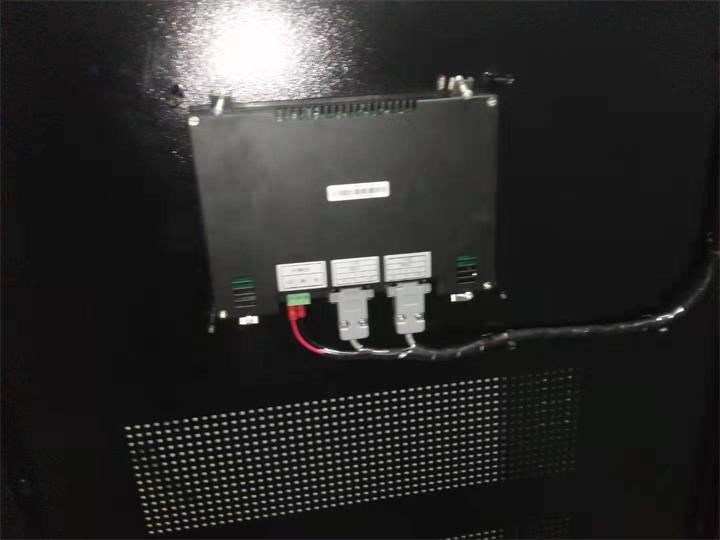

31

ups蓄电池安装规范

1、施工人员带上安装测试工具(套筒一套、活动扳手、螺丝刀、液压钳、万用表等)到达施工现场。

2、检查确认套筒手柄、扳手柄绝缘良好。

3、打开电池柜拍照备用,找到连接UPS主机的输出线并确认好正负极。

4、确认发电机运行其稳定,在配电柜内转换开关输入端测得电压正常后,倒换开关到发电机侧,观察并确定ups主机运行正常,断开电池柜电池空开。

5、拆旧电池,电池架上电池从上到下一节节拆下,拆下一个螺丝就把连接线接头缠上电工胶带,做好绝缘(这步工作非常重要哦),防止正负极碰到短路,而发生危险。

6、电池全部拆下,放置好,开始安装新电池。

7、按电池编号从1#开始,从电池架最下一层开始安装,位置方向和原来一样,接头螺丝必须拧紧,连接线整齐,弯度一致,电池之间要留有适当空隙,连接过程严防短路。

8、电池装完后,确认正负极正确,测量总电压,确认电池安装连接无误。

9、根据蓄电池参数,计算充电电压,测得UPS输出充电电压,符合本批电池的充电要求,合上电池柜上空开,查看主机充电菜单,电池已在充电状态。

10、装好电池柜,把UPS主机输入切回市电,确认UPS主机输入输出电压正常。停掉发电机,拆掉连接线,收拾好工具,把旧电池装车准备运回,现场清理干净。最后跟现场施工人员确定数据检测等就可以了。

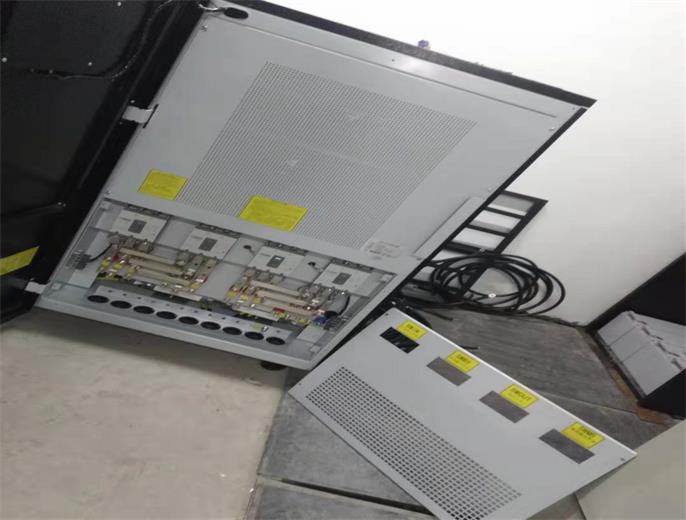

32

ups蓄电池接线顺序

电池的红色极注是正极,黑色的是负极,蓄电池在电池盒里是串联的,就是说一个电池的正极连另一个电池的负极,照这样连法,最后会剩下一正一负两条引出线,接电池放电端口,注意要一一对应起来,一般左正右负,连接是注意电池短路,短时间内电池进水是不会影响电池性能的,水是弱电解质,导电性能很弱,不过一定要立刻擦干,否则会氧化极注,使电池极注脱落,造成电池损坏。

1、将蓄电池在运行地点摆放好。摆放时,要根据蓄电池正负端的位置、连线的长短选择适合的有序方式进行摆放。

2、确定好连接完毕后后总的正、负端的位罝,然后将其余的端柱依次正负相连。

3、连接完毕后,用万用表测量整租蓄电池的电源,判断是否在可用范围内及连接正确,并确定整个蓄电池组的正负端。将整流充电部分的交流电合上上,用万用表测量其电压确定其输出电压是否与蓄电池组相匹配,并确定其的正负端。

4、将整流充电部分停机,然后将核流充电部分的输出“正”与蓄电池组的正端相连,整流充电部分的输出“负”与蓄电池组的负端相连。

5、将整流充电部分开机,观察运行情况,若有异常,则须将整流充电部分停机,进行相应处理。
