不间断电源电路原理,断电与不断电两种原理分享!

ups不间断电源的原理概括性的说是在市电正常情况下进行稳压将市电供应到负载，当市电断电时，会立刻通过逆变器将铅酸蓄电池转换成交流电供应到负载设备，这个期间是不间断，且负载设备可以实现不停歇持续性运行。

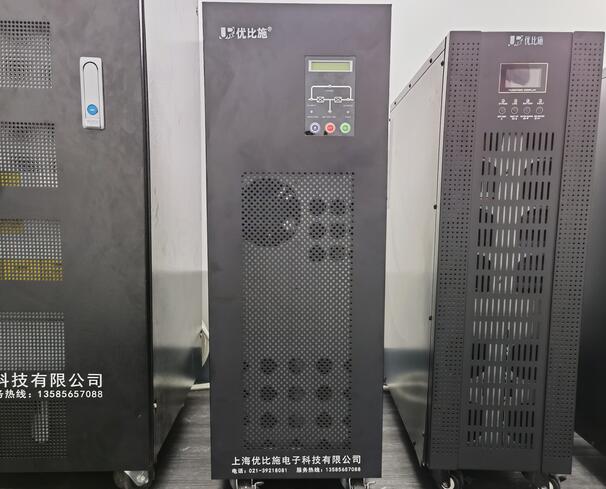

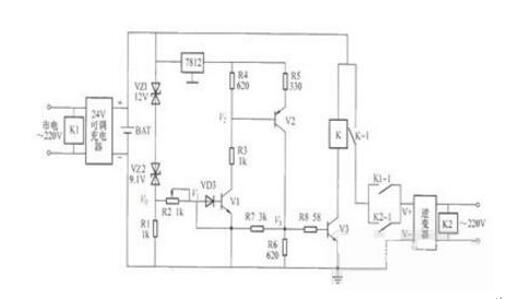

ups不间断电源电路原理可以参考以下电路图：

电路在常态下的时候，市电一般在220V会给铅酸蓄电池进行充电，当充满时就会停止充电。在充电的同时ups不间断电源内的继电器K1进行吸合，而R1与VZ2和VZ2对铅酸蓄电池进行采样，这个分压采样为+24V。

采样使V1在一个线性放大状态，这个过程的实现是通过Vo对R2、VD3加到V1基极，从而让V2、V3可以达到一个深度饱和状态。

直流控制继电器再对K吸合，+24V电压在此时会通过K和K1送至逆变器V+端，这样一来逆变器就会处于工作状态，从而就会输出220V正弦波电压，在这时自锁继电器K2就会吸合。

当市电断开之后，也就是市电停电时，K1就会自动断开，当初的+24V输入电压保持不变，K继续吸合。但K2具备自锁功能，+24V会持续送至逆变器。

在达到一定时间之后，蓄电池的电压就是开始处于下降一个过程，Vo也会跟着下降，那V1导通就会变弱了。但V2会升高，当升到一定值时，也就是铅酸蓄电池电压降低到22V的时候，V2就会将饱和状态进行退出，进入一个线性放大过程。

此时，V3就会快速的下降，V3将通过R7进行反馈到V1基极，这就形成了V2持续升高，这样一来就行了一个“雪崩”的过程。

当V2和V3快速停止时，K就会断开了，ups蓄电池送到逆变器的+24V直流电就会被切断，此时的逆变器就停止了运行。

在这一个过程实现的同时，K2是断开，由于逆变器停止工作后，蓄电池内的电动势作用，也会随机快速恢复到24V电压，就会与往常一样，V2、V3饱和，K吸合。

这时，由于K1和K2处于一个断开状态，输出的+24V是无法到逆变器那里，逆变器没有运行，就起到了保护铅酸蓄电池作用。等到市电正常时，K1就会吸合，这时逆变器也就恢复了运行，达到充电器给蓄电池充电。

在ups电压运行的整个原理当中，主路、旁路、电池这些电源输入装备是不看或缺的，毕竟ups电源的主要亮点是断电时实现了不间断供电能力。

在市电正常的时候，ups电源能够把交流电改变成直流电，接着通过逆变器让直流电变成交流电，而且这个输出的交流电是一个稳定且无杂志，给后面的负载使用是非常好的，让精密设备不收电流波动可以不间断的持续稳定运行。

当市电断开时或者说是频率不正常了，ups电源就会让铅酸蓄电池启动输出，ups电源内的整流电路会自动切断。把铅酸蓄电池输出的直流电通过逆变器转化成稳定的交流电，持续给负载设备使用，这也就是ups不间断电源的主要原理。
