eps应急电源柜接线方式方法及接线图说明!

eps应急电源柜接线方式不是特别的难，主要是分火线L和零线N和进出线，一般eps应急电源出线是四根线，不过我们需要注意的是哪些线是禁止接开关的。那么，以下eps电源接线图是需要仔细看的，深入了解不同设计的供电方案接线法。

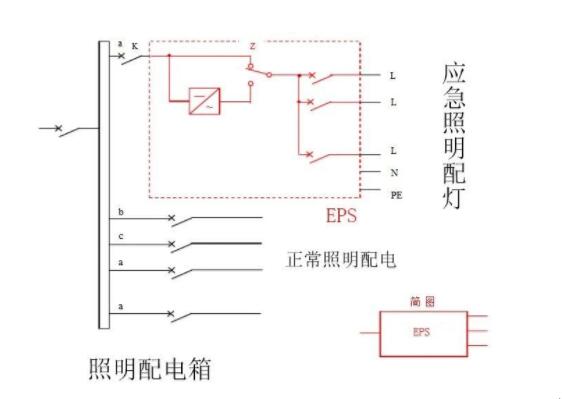

1、单相单输入单相多电路输出布线图：

说明：

这张图显示了应急照明集中供电布线的应用图。

当存在市场电力时，应急电源由市场电力供电给负载。

K为断路器;

Z为转换开关;

在EPS产品箱中设置N和PE线路布置。

虚线框架由EPS应急电源配置。

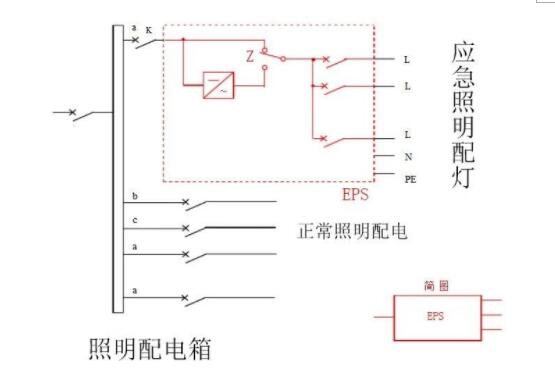

2、单相多回路输出接线图：

说明：

这张图显示了应急照明集中供电布线的应用图。

断路器K可以控制照明灯的正常工作状态。

当H没有电时，Z被转换为紧急电源，以实现紧急照明。

K为断路器;

Z为转换开关;

EPS应急电源箱设置N和PE线路布置;

虚线框架由EPS应急电源配置。

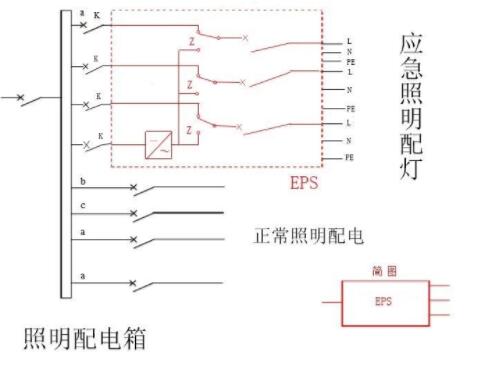

3、单相三输入单相三输出接线图：

说明：

这张图显示了应急照明集中供电布线的应用图。

断路器K可以控制多个电路应急灯的工作状态。

当H没有电时，Z被转换为紧急电源，以实现紧急照明。

K为断路器;

Z为转换开关;

EPS应急电源设备箱设置N及PE接线布置。

虚线框架由EPS应急电源配置。

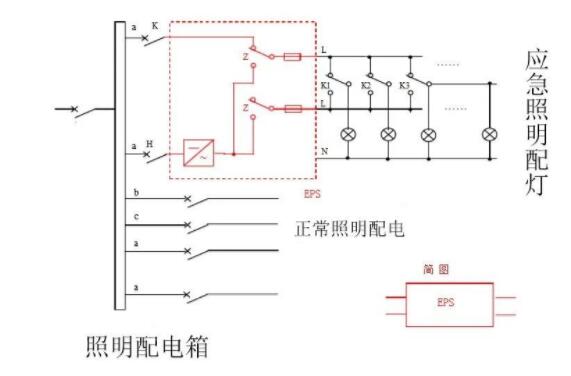

4、单相双输入单相输出回路现场控制接线图：

说明：

这张图显示了应急照明集中供电布线的应用图。

断路器K是在紧急情况下控制开关的。

当H没有电时，Z被转换为紧急电源，以实现紧急照明。

K为断路器;

Z为转换开关;

K1、K2、K3是每个灯回路现场的双控制翘曲开关;

EPS应急电源设备箱设置N和PE线路布置。

虚线框架由EPS应急电源配置。?
