隔离变压器和ups如何配合使用?

隔离变压器和ups电源配合使用得看时什么ups电源，如果不懂可以咨询所买产品的厂家。这里我也会说一些相关知识，而且并不是所有的ups电源都需要将隔离变压器进行配合使用的。所以，我这里所整理的内容是争对ups电源可以与隔离变压器进行配合使用的。

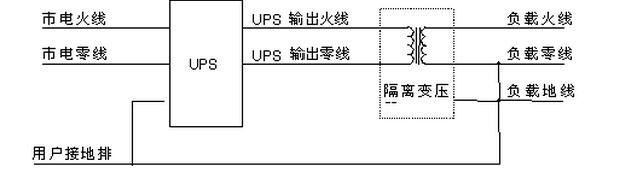

对于中小功率UPS，增加三相输出隔离变压器的接线方式：

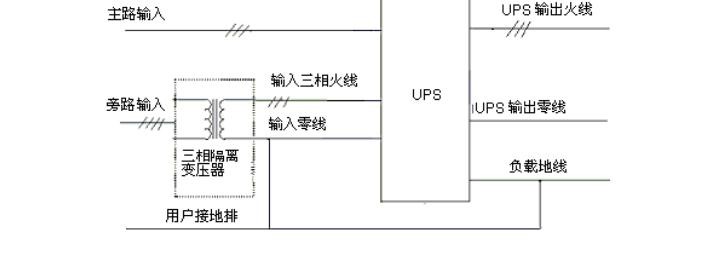

对于大功率三相不间断电源，增加三相旁路输入隔离变压器的接线方式：

主要功能是防雷和和防市电击。不用说只有几条连接线，没什么好注意的。如果是三相注意相，也有零火线。只是别接错了。不间断电源启动时，测量相位和电压。

另外，有些工厂一般在从电站进电时安装变压器，一般不安装在UPS前面，而是安装在UPS和负载之间。而且只由高频机UPS安装，不需要工频安装，防止负荷启动和关断冲击UPS。

UPS主电路可以输入三根火线，只有维纳整流要A、B、C、N，普通相位控制或高频PFC整流只需要三根火线。一般来说，输出端的隔离变压器是DY变压器，A、B、C进，A、B、C、N出，可以把输出的N接PE，你说的问题就解决了。

DCS要求零地电压为0，但实际上国标(GB50174-2008)要求在2V以下，高零地电压可能会影响数据传输，增加误码率。

隔离变压器和不间断电源在不间断电源中作用：

1.在UPS电源中，如果三次谐波和干扰信号严重，隔离变压器可以去除三次谐波，减少干扰信号。

2.使用隔离变压器可以产生新的中性线，避免因电网中性线不良造成的设备异常运行。

3.隔离变压器可以防止非线性负载的电流畸变影响交流电源的正常运行，污染电网，起到净化电网的作用。

4.隔离变压器输入端的采样，使非线性负载电流的畸变不影响采样精度，起到一个能反映实际情况的控制信号。如果负载不平衡，不会影响稳压电源的正常工作。
