逆变器工作原理电路图和原理基础是什么?

逆变器种类有集中型逆变器、组串型逆变器、微型逆变器、功率优化器等，不过在ups电源中常用的是推挽变换器、半桥逆变器、全桥逆变器、双向变换器等，如果想知道自己使用的ups电源配备的是哪种的话，是可以咨询厂家的。

逆变器工作原理电路图：

1.直流变换器

DC逆变器相对来说比较简单、也是一种基本的逆变器，主要用于后备UPS。分为两种：自激和他激。

(1)自激式推挽变换器

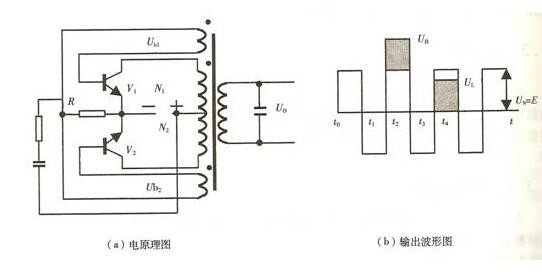

图(a)为自激DC推挽变换器电路所谓自激是指UPS在没有外部触发信号的情况下，通过自激振荡输出交流电压，其交流电压波形如图(b)所示为方波，UN是电源电压e为额定值时的输出条件(阴影部分除外)。

自激DC变换器器电路主要用于电压稳定性不高但不能断电的地方，如冰箱、应急照明用白炽灯、高压钠灯、金属卤素灯等。许多供电条件差的农村居民也用这个电路作为不间断电源。由于其电路简单、价格低廉、可靠性高，也很受欢迎。

(2)它激式推挽变换器

由于自研的激式推挽转换器不能满足稳定输出电压的要求，其激式推挽转换器得到了广泛的应用。所谓的“其他激励”是指电路的振荡操作是通过外部控制信号的激励来实现的。

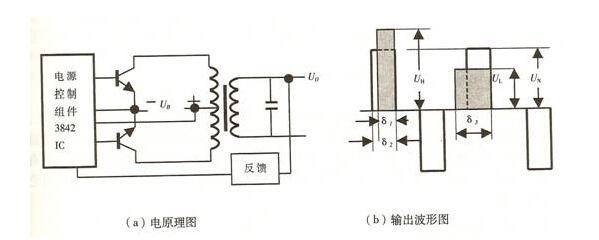

图(a)为其激式推挽DC转换器电路的原理图从图中可以看出，之前来自激式推挽转换器的基极反馈绕组已经取消，替代其功能的环节是功率控制元件ic，前期采用TDA1060，后期采用LM3842或LM3845等。

2.桥式逆变器

桥式逆变器之所以得名，是因为它的电路结构与“惠斯登”和“电桥”非常相似。因为要求输出电压稳定，所以故桥逆变器的触发方式几乎都是其他激励。

在线式UPS多采用桥式逆变器，因为它比推挽变换器更有优势。

比如推挽变换器功率管上的电压是电源电压的两倍，使得状态转换时的过冲峰值甚至更高，不仅增加了器件的成本，而且由于功率管工作电压的提高，降低了其输出容量，所以多用于后备UPS。

桥式逆变器克服了这些缺点，电路根据不同的要求分为半桥逆变器和全桥逆变器。

(1)、半桥逆变器

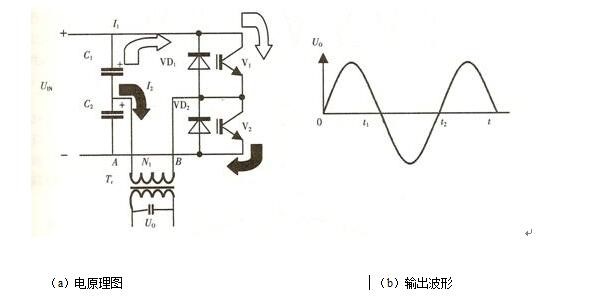

其实所谓半桥逆变器的电路结构也是桥式的，不同的是两个桥臂上的器件不同。图为半桥逆变器的结构和电气原理图。图(a)是其电气原理图，图(b)是其输出波形图。

从图中可以看出，电桥左侧由电容组成，右侧由功率管组成，输出端位于两个电容和两个功率管的连接点之间。

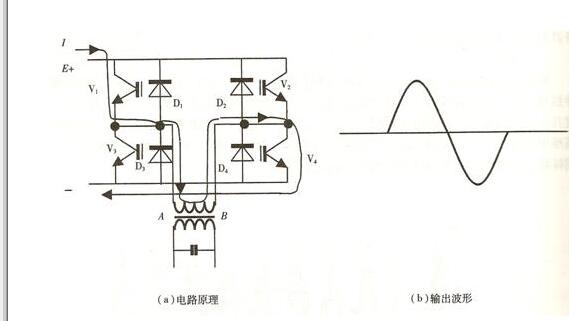

(2)单相全桥逆变器

上述半桥逆变器的优点是工作电压比推挽变换器低，但由于一个桥臂由电容组成，其输出功率不会很大。因此，当输出功率高于500伏安时，一般采用全桥逆变电路结构。

全桥逆变器的电路结构分为单相桥和多相桥单相桥多用于低功率单输入单输出UPS，一般在10kVA左右。特殊情况下，比如三输入单输出UPS，也有大功率的，比如30kVA以上。然而，在大功率时，通常采用三输入三输出的全桥逆变器电路结构。

3.三相桥式逆变器

在高功率的情况下，例如10kVA或更高，经常使用三相桥逆变器。三相桥逆变器分为三相全桥和三相半桥，两种，均用于UPS。下面我们分别介绍一下。

(1)、三相全桥逆变器

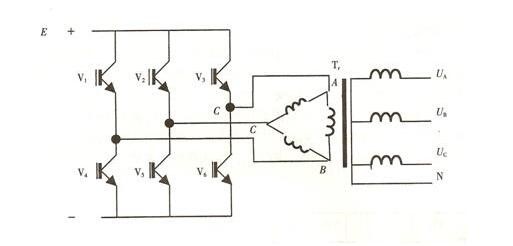

三相全桥逆变器的电气原理图如图所示。从图中可以看出，三相全桥由六个功率管组成，这种结构的UPS逆变器后面一般有一个隔离变压器Tr。

这是因为普通用户多采用380V/220V三相四线制，而220V是火线和0线之间的相电压。

但是三相全桥逆变器的三条输出线都是火线，因此三相三线制必须通过“D-Y”变压器转换为三相四线制。这种变压器大部分只是普通的电力变压器，只能隔离工作电压和侧电压，不能隔离干扰。

它的工作原理与单相全桥，的相同，即两根管子同时接通。它们的导电对是：V1V5、V1V6、V2V4、V2V6、V3V4和V3V5。脉宽调制波经过滤波后，可以得到如图9所示的三相全桥逆变器输出波形UOUT。

(2)三相半桥逆变器

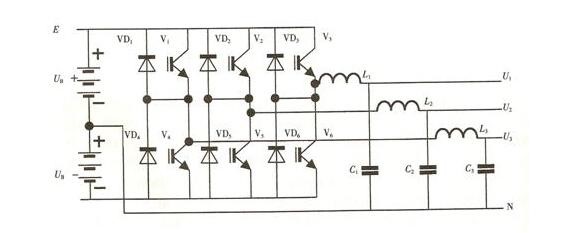

为了减少三相负载不平衡造成的三相输出电压的差异，半桥电路是一个很好的解决方案，这是三相半桥逆变器的电气原理图，如图所示。

从这个电路可以明显看出，电路的功率管没有增加，而是电路换了一个新的连接。虽然没有增加功率管，但增加了一节电池。这样的变化让UPS真正具备了适应三相负载100%不平衡的能力。

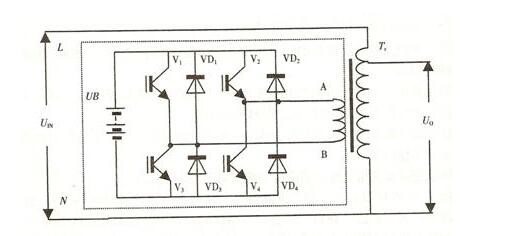

(3)双向变换器

逆变器的概念来源于三口在线交互式UPS。因为在这些不间断电源的结构中取消了单独的输入整流器/充电器。整流器/充电器和逆变器的所有功能都由双向转换器完成。
