三相UPS输出电流怎么算?ups输入输出线径计算公式?

文章出处:   责任编辑:   发布时间:2021-06-06 14:57:55    点击数:-   【

三相ups电源也是ups不间断电源中一种,在对电流的输出和输入都是要有专业的计算,这在相关计算产品设计当中和负载上搭配设计解决方案时都是需要进行的一个重要环节,下面我们就整理了相关公式供大家一起学习。

三相UPS输出电流举例说明:

在这里,我线举个例子给大家参考下,好的例子可以细想这样的原由。

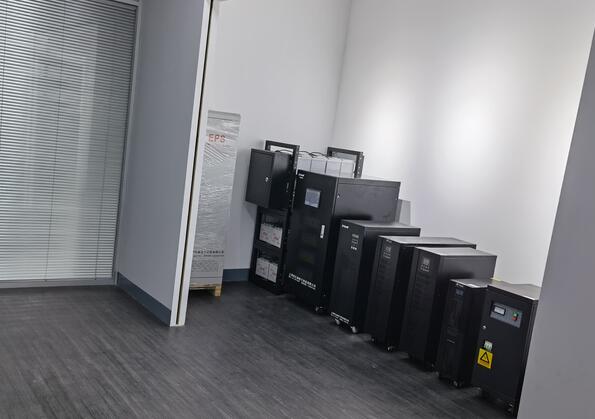

三相UPS

如果是80KVA的三相三出UPS,对于每相最大的电流能达到多少安培?这个问题如果不是专业人士都不知到怎么计算,不要急,下面就来细看一下。

我的理解是80K/3/220=121A,每相最大电流为121A。考虑到功率因数为0.8,则最大电流为121*0.8=96A。

有的人说80KVA是每相都是80,我的理解是80/3,不知道正确理解的是怎样?

说到这里其实没专业知识也是很难判断以上例子说的是对还是错,或者说是恰不恰当呢?

其实以上刚刚所说的理解是正确的,最大电流是80K/3/220*0.8=96.97A,设计时需要考虑超过最大电流的80%就要扩容,即80KVA三进三出UPS的单相负载最好不要超过96.97*80%=77.58A。

其实,一般也是通过万用表测电流,这个过程需要进行选择量程和测量方法的掌握,当然了,还要对万用表的使用要清晰清楚了解并掌握。

ups输入输出线径计算公式:

在计算ups电源输入输出电压的公式之前,对ups电压铅酸蓄电池要说明一下,毕竟ups电源在没有市电供应的时候是铅酸蓄电池进行供电的,所以这里也就不得不说明一下。

电池放电时间计算方法:

功率法(方法一):P(W)={P(VA)*Pf}/η*N*n。

单格电池放电终止电压:1.75V时为计算依据,采用恒功率计算方法。

P(W)---单机电池满足相对应时间所提供的恒功率放电。

P(VA)---UPS容量。

Pf----输入功率因数(通常采用COS¢0.8,η----电池逆变器效率电池每组节数。

*N*n-----n为并联电池组数,N为单电池组节数。

三相UPS

输入输出线径及空开计算公式:

输入输出线径A:A=UPS功率数×功率因数×{2(三相)/5(单相)},根据电流查表查看选用何种规格线径输入输出开关B:B=A×系数(1.2/1.5/2.1)。

电池连接线径及空开计算公式:

电池连接线径C:C=UPS功率数×功率因数/直流电压,根据电流查表查看选用何种规格线径

电池连接开关D:D=C×系数1.5。

对于三相ups电源输出电流怎么算的问题,大家可以参考以上相关的计算方式,而ups电源输出输入大小并不是说给到一个标准值就行了。毕竟每种品牌的产品所对应的产品功率都是有些不同之处,如果对ups不间断电源有采购需求,可以直接联系我们优比施进行相关专业服务。
