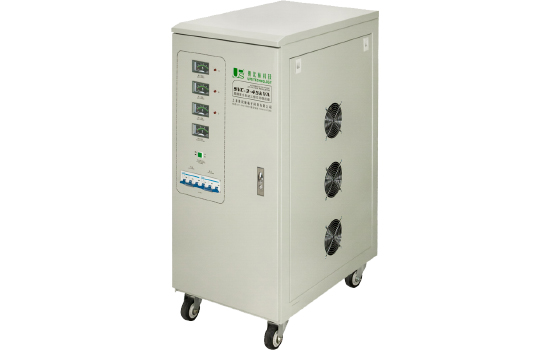

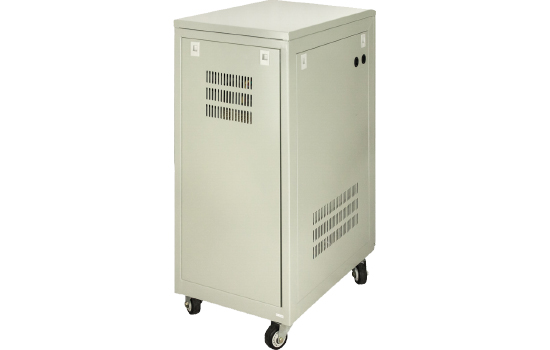

三相稳压器的构造和技术参数

三相稳压器是一种能自动调整输出电压的供电设备，负责将不稳定、没有在电路额定值范围内电源电压稳定在它的设定值范围内，使电路、电器设备能在额定工作电压下正常工作。

1. 稳压器构造：

一个典型的开关电容式转换器包括四个大型 MOS 开关，其开关顺序为典型的开关、加倍或减半输入电源电压，能量的传递与存贮由外部电容器提供。三相稳压器产品设计新颖、体积小、造型美观、具有低损耗、低噪声、耐冲击等优点。

2. 稳压器技术参数：

1.稳压器有一个输入电压适应范围。IEC标准为输入电压在额定值的±15范围内变化，超出范围即自动声光提示且不能使输出电压稳定在要求范围内。

2.输出电压调整率，是输入电压的变化而引起输出量变化的效应。当负载为额定值时，将输入电压按源电压范围由额定值向上调到上限值和往下限值，测量输出电压的变化量，此值越小越好，是衡量交流稳压器性能的重要指标。

3.负载调整率：是负载的变化引起输出量变化的效应。改变负载电流大小﹐测量输出电压的变化量，此值越小越好，也是衡量交流稳压器性能的重要指标。

4.输出电压相对谐波含量（亦称输出电压失真度），通常用THD表示，是谐波含量的总有-效值与基波有-效值之比。当负载为额定值、输入电压失真度满足基准条件时（一般应小于3）。在输入电压为低值、额定值和高值时测量输出电压失真度，取其大者，此值越小越好。

5.效率：是输出的有功功率P0与输入的有功功率Pi之比（百分数）。

6.负载功率因素

稳压器容量都用伏安（VA）或千伏安（KVA）值表示，是负载中除纯电阻性负载外，还有感性和容性负载，即负载中除有功功率外，还有无功功率，这个指针反映了交流稳压电源带感性及容性负载的能力。
