三相稳压器接线图带您了解怎么接线?

三项稳压器接线图对于懂电子路线人来说看起来不难，但对于外行人来说相对有难度，所以，虽然整理了三相稳压器接线图但很多人看不懂怎么接线，这里我也随之整理了一些接线方法分享给大家，供大家一起学习一下。

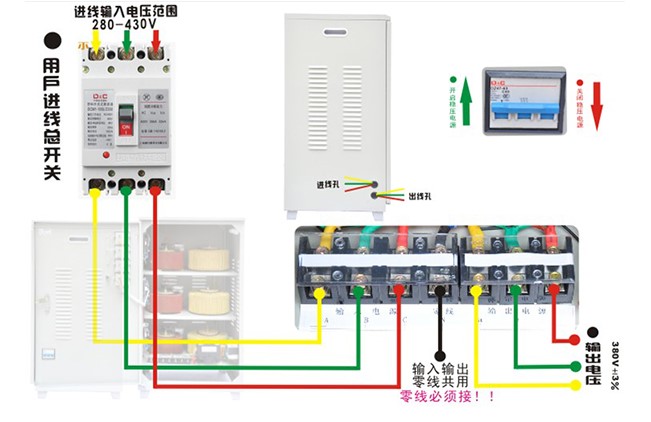

三相稳压器接线图：

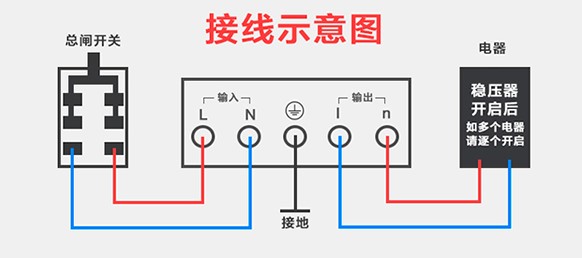

三相稳压器接线方法：

星形连接(Y接)即可。

当三相负载对称时(即各相负载大小相等，阻抗角相等)，在任何瞬间三个线电流的综合为零，也就是通过中线的电流为零，例如向三相电动机或三相电炉供电时，可以采用三相三线制供电。

工频交流电源经过变压器降压、整流、滤波后成为一稳定的直流电。图中其余部分是起电压调节，实现稳压作用的控制部分。电源接上负载后，通过采样电路获得输出电压，将此输出电压和基准电压进行比较。

负载对称时(即各相负载大小相等，阻抗角相等)任何时候三线电流为零，即中线电流为零线电流为零如果给三相电机或三相电炉供电，可以用三相三线供电。

经过变压器降压、整流、滤波后，工频交流电源变成一稳定直流电。图示中其余部分是作为电压调节、实现稳压的控制部分。接通负载后，输出电压通过采样电路得到，并与基准电压相比较。

1、将三相稳压器输入配电板，将其安放在用户配电板上，使其符合设备功率保持率要求，确保安全使用。

2、将用电设备的电源接到本仪器的输出端，注意电器设备的额定输入电压值必须与稳压器输出相一致，切勿误接。

3、首先开启三相稳定电源开关，工作指示灯亮。注意电压表指示值是否正常。在输出电压正常后，再次开启电源开关，本稳压器自动调整电压，供电正常。

4、在长时间不使用的情况下，关掉电力设备的电源开关，减少电力消耗，延长稳压器使用寿命。

5、在选用冰箱、空调、水泵等电器时，应选用容量大于3的稳压器，以免加载电流已超稳压器电流或保护器使稳压器熔断，或断路器跳闸或压降过大。

6、连接稳压器的导线应该有足够的负载面，以防止发热，减少压降。功率大于2KVA的稳压器与端子连接时，应选择单铜线，并尽可能紧固螺钉，以免接头发热。

7、无论是单相还是三相稳压器，当输入输出线接通后，首先关闭负载开关，然后打开稳压器，检查输出电压是否正常，然后打开负载开关。
