ups的工作模式有哪几种?不同模式切换图解说明!

ups电源的工作模式也是老生长谈的话题了，但是今天我所整理的是工作模式切换原理图，这个是很难得的。今天所看到的ups工作模式切换原理图具有很强的专业性，对电路元器件懂的人应该能看懂，如果是不懂的人建议先可以咨询我们。

ups常见工作模式：(正常工作模式、蓄电池模式、自动旁路模式、检修模式(大旁路模式))

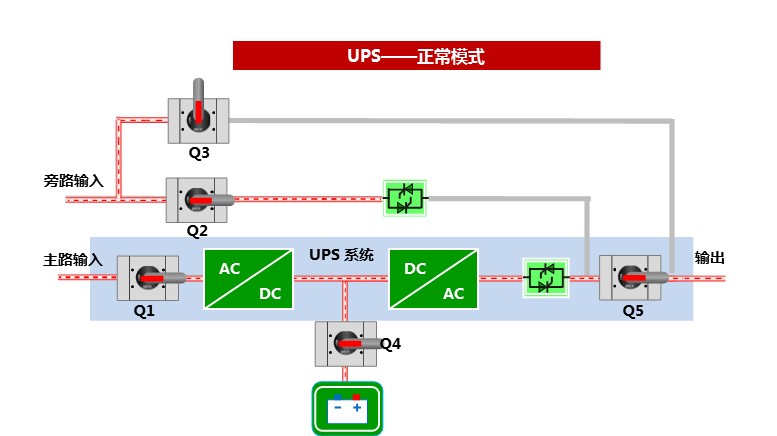

1、正常工作模式

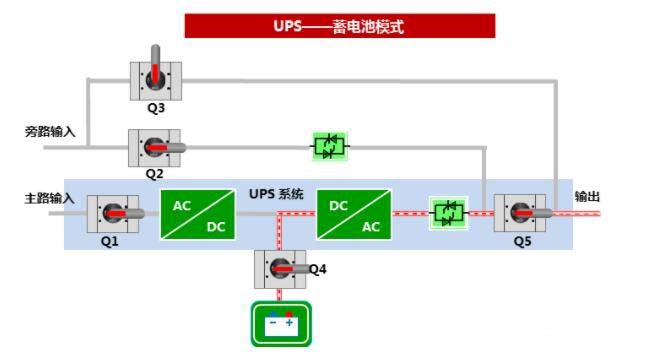

2、蓄电池模式

3、自动旁路模式

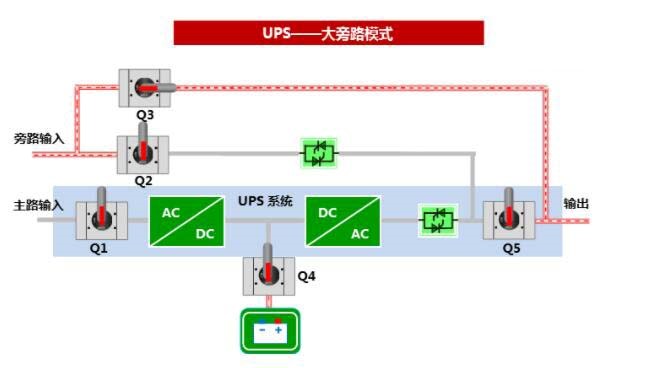

4、检修模式(大旁路模式)

ups电源各项模式切换原理演示图：

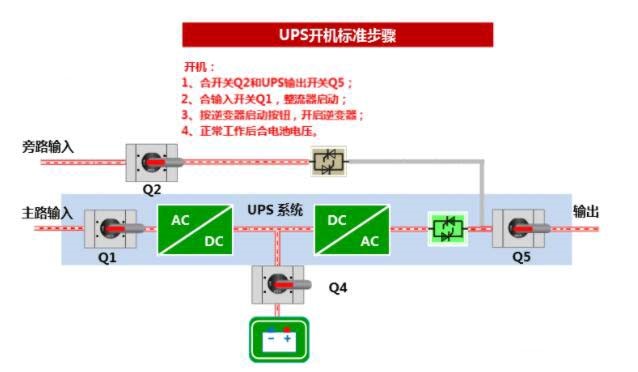

1、标准开机步骤

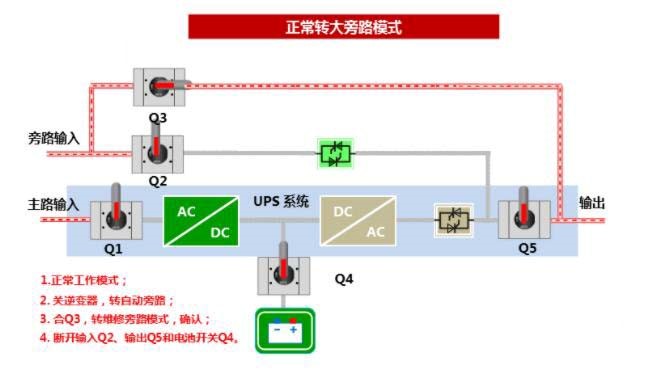

2、正常工作模式装大旁路步骤

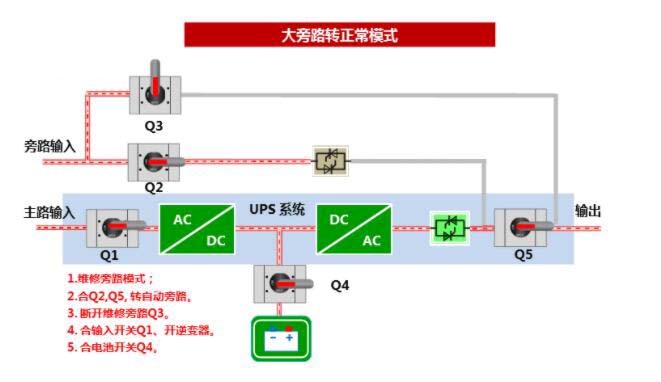

3、大旁路模式转正常工作模式(检修模式)
