ups电源主机接线图:实物接线样图一步到位!

ups电源是需要接线，而且现在使用ups不间断电源的人群越来越多，因为ups电源能起到电压波动、电网电源污染、交流动力维护、断电不间断供电等实际性作用。所以，ups电源主机接线就需要大家都了解一些为好，不能说百分百，可以作为参考。

其实ups主机的接线方式很简单，只需将UPS外壳上的红色端子连接到电池正极，黑色端子连接到电池负极即可。具体步骤如下：

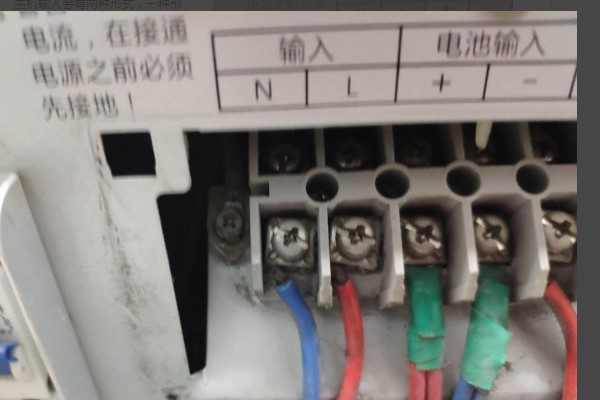

ups电源主机接线图：

1.UPS主机的具体接线方式在机箱背面有明确标注。

2.如果是标准机，不配备外接电池盒，只需要根据需要接L、N、地线，或者接三相N线、地线。

3.如果有电池盒，将电池串起来，并根据需要连接到主机。

4.对于大型VAUPS，可能有几节电池;此时，每组电池与其他组并联，然后连接到不间断电源主机。
