ups电源主要有哪些部分组成？

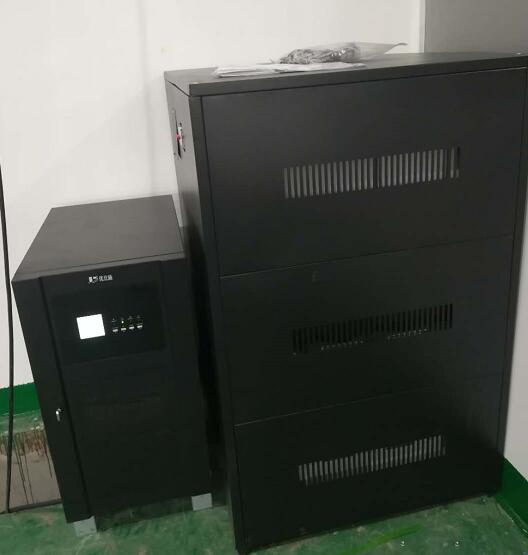

我们生活中常见的UPS电源都是蓄电池跟UPS主机相连接在一起，然后通过主机逆变器等模块电路将直流电转换成市电的系统储能装置。防止市电突然断掉，UPS可以即使给到重要仪器进行供电。

ups电源主要组成部分：

那UPS电源主要是由哪些组成呢?内部结构主要由整流器、蓄电池、逆变器和静态开关等几部分组成。

1、整流器：整流器是一个整流装置，简单的说就是将交流(AC)转化为直流(DC)的装置。它有两个主要功能：第一，将交流电(AC)变成直流电(DC)，经滤波后供给负载，或者供给逆变器;第二，给蓄电池提供充电电压。因此，它同时又起到一个充电器的作用

2、逆变器：通俗的讲，逆变器是一种将直流电(DC)转化为交流电(AC)的装置。它由逆变桥、控制逻辑和滤波电路组成

3、蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电(供电)的时间。其主要功能是：1、市电正常时，将电能转换成化学能储存在电池内部。2、市电故障时，将化学能转换成电能提供给逆变器或负载

4、静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅(SCR)反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。分为转换型和并机型两种。转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换;并机型开关主要用于并联逆变器与市电或多台逆变器

UPS电源系统其实就是一套交流+直流充电+交直流逆变装置构成系统，UPS电源内的蓄电池在市电正常供电时处于充电状态。突然市电中断，蓄电池立即将储存的直流电输出给逆变器逆变成交流电供给重要仪器设备进行零转换的供电。所以大家对UPS电源了解了吗
