优比施不间断电源AS400卡是什么?

文章出处:http://www.ups88.net   责任编辑:优比施   发布时间:2016-10-20 08:30:30    点击数:-   【

优比施不间断电源AS400UPS的外  围监控提供干接点界面,以接点讯号来反应UPS电源的运行状态;并能够直接插入UPS电源的智能插槽,安装简便。而使用的前提,我们应该了解到哪些基本的问题呢?

它适用的几种分别有:UT系列、UM系列、其  他具有短卡智能插槽的UPS机种。

安装方式

1. 用十字螺丝刀取下UPS后盖板上“智能插槽(Intelligent Slot)”盖板。

2.沿着“智能插槽(Intelligent Slot)”的缺口处直接推入AS400卡。

3.  直到AS400卡接口处的金属板紧贴UPS电源箱体后面板平面即表示插卡到位,再用螺丝锁定卡

4.AS400连接线与监控设备连接,监控设备显示和控制UPS电源运行状态,实现UPS电源的远程监控。

注:优比施不间断电源AS400仅提供干接点界面,用户自  制监控程序。

尺寸大小

60.0mm*75.5mm*17.0mm

AS400DB-9接口

  DB-9内部接口线路

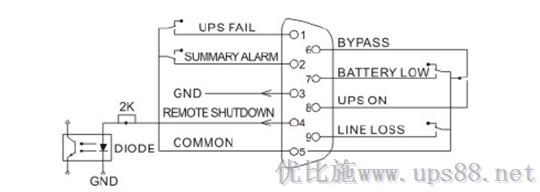

优比施DB-9内部接口线路

  由于优比施不间断电源AS400卡只提供干节点信号,不提供外部设备的电源,以下是接口部分元件所能承受参数的比较大的值:

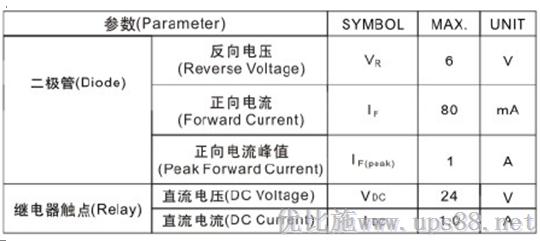

优比施AS400卡参数值

  脚位定义:

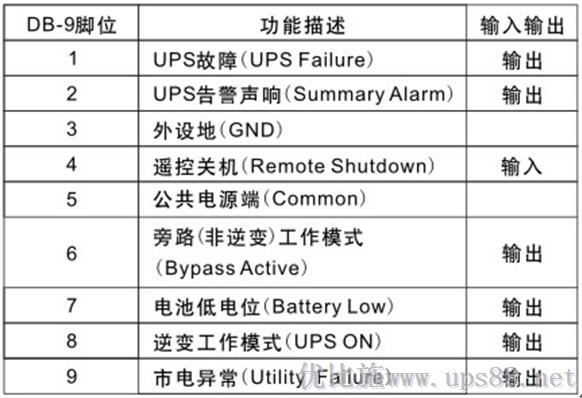

优比施AS400脚位定义

注:在电池模式下,当AS400 卡接口Pin4接收到一个310s的高电平(小于3s或者大于10s的信号均为无效信号)AS400卡确认有远程关机信号输入,AS400卡发送shutdown命令给主控制板,12s后执行关机动作

在市电模式下,该关机信号无效。

 接口脚位说明:

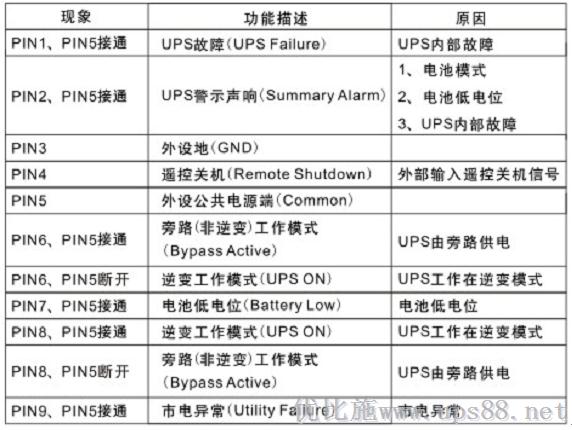

优比施AS400接口脚位说明

AS400卡应用说明

以远程监控显示设备为例,用户端线路连接如下:

优比施AS400用户端线路连接

用户只需提供Common24VDC以下的电源,和对应的地信号,通过将显示灯及控制按键连接在接口上,UPS运行的内部讯息并可实现远程关机
