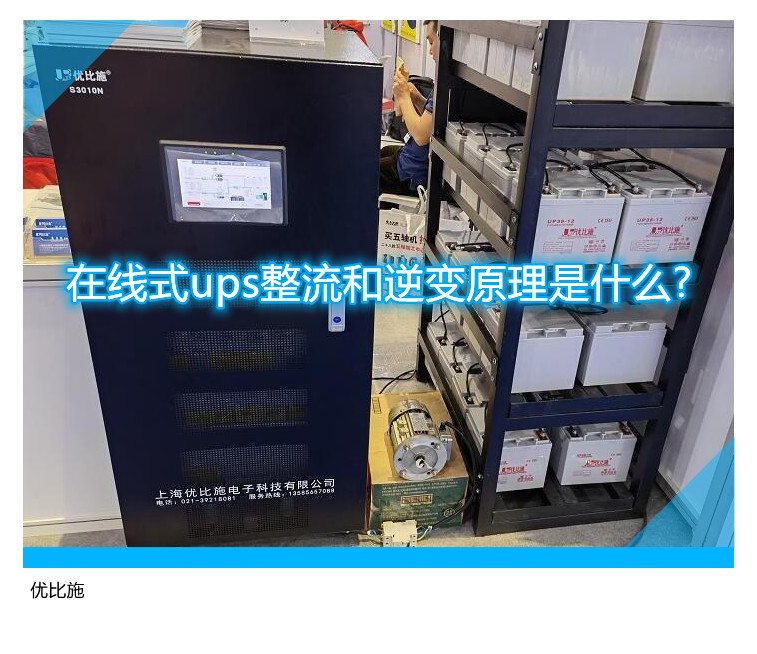

在线式ups整流和逆变原理是什么?

在线式ups电源我们都知道他的优势是什么，对于整流和逆变来说我们可以适当了解下原理，这样对于我们理解在线式ups电源会更有帮助，在选择ups电源的时候可以针对实际需求进行选择，其实对于在选购上可以直接咨询我们优比施厂家进行采购，专业厂家直接对接服务更放心。

在线式ups整流和逆变原理：

一、整流器基本原理：

以三相全桥整流器为例。对于中大功率UPS，一般采用晶闸管整流电路完成前期整流。由于输入电流不连续，功率因数低，变换器需要在输入侧加入LC二阶滤波器，使滤除电流产生谐波，增加了变换器的体积和成本。另一种形式采用IGBT和功率二极管组成维也纳整流器拓扑，保证输入的高功率因数。

可控硅整流电路一般有6脉冲和12脉冲整流。阐述了可控硅整流的原理，采用了三相可控硅全桥整流电路的6脉波整流器。

12脉冲整流器中使用了两个6脉冲整流器，其中一个6脉冲整流器的输入经过了一个30度相移变压器。如图3-2所示，图中的“负载”是指“电池和逆变器”。

二、变频器的基本原理

逆变器是将直流电能(电池、蓄电池)转换成交流电(一般为220v50HZ正弦或方波)。一般来说，逆变器是将直流电(DC)转换成交流电(交流)的装置。它由逆变桥、控制逻辑和滤波电路组成。

1.SPWM波

UPS逆变器输出功率管的控制方式一般采用SPWM(正弦波脉宽调制)方式;通过调节脉冲宽度和控制占空比来实现输出电压的稳定。下图是SPWM波的产生过程。

2.全桥逆变器

工作原理：在SPWM信号的控制下，逆变电路的两个主功率管互补导通，从而在桥臂中点得到宽度和幅度相同的正负极性方波。该波通过LC滤波器滤除谐波后可以输出正弦波。

简单地说，逆变器是一种将低压(12或24伏或48伏)DC转换成220伏交流电的电子设备。因为我们通常把220伏交流电转换成DC使用，而逆变器却有相反的效果，因此得名。

我们处在一个‘移动’的时代，移动办公、移动通讯、移动休闲娱乐。在运动状态下，人们不仅需要电池或蓄电池提供的低压直流电，还需要我们日常环境中不可缺少的220v交流电，逆变器就能满足我们的需求。
